تعمیر لیزر CO2

تعمیر کیوسوییچ / تعمیر پیکوشور / تعمیر کیوسوییچ پیکوشور / تعمیر دستگاه حذف تتو / تعمیر لیزر کیوسوییچ / تعمیر لیزر پیکوشور /تعمیر هندپیس کیوسوییچ

تعمیر لیزر CO2 شامل فرایندهایی است که برای رفع مشکلات و بازیابی عملکرد بهینه دستگاه انجام می‌شود. این تعمیرات می‌تواند شامل تعویض قطعات اصلی مانند تیوب لیزر، آینه‌ها، لنزها و منبع تغذیه باشد. تعمیر لیزر نیاز به دانش تخصصی و تجهیزات مناسب دارد. انجام تعمیرات منظم و حرفه‌ای باعث افزایش طول عمر دستگاه و کاهش هزینه‌های خرابی ناگهانی می‌شود. همچنین، نگهداری صحیح و منظم دستگاه می‌تواند از بروز بسیاری از مشکلات جلوگیری کند.​​​​​​​

یک دستگاه لیزر CO2 شامل اجزاء مختلفی است که هر کدام وظیفه خاصی در عملکرد کلی دستگاه دارند. این اجزاء عبارتند از:

1. تیوب لیزر: که گاز CO2 داخل آن تخلیه می‌شود و پرتو لیزر تولید می‌کند.
2. لنزها و آینه‌ها: که پرتو لیزر را هدایت و متمرکز می‌کنند.
3. منبع تغذیه: که انرژی الکتریکی لازم برای تحریک گاز CO2 را تأمین می‌کند.
4. سیستم خنک‌کننده: که وظیفه جلوگیری از گرمای بیش از حد دستگاه را بر عهده دارد.
5. کنترلر: که وظیفه کنترل و تنظیم عملکرد دستگاه را انجام می‌دهد.​​​​​​​

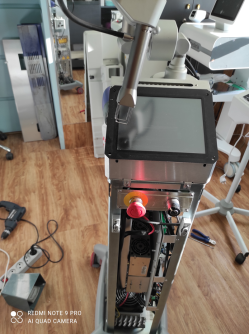

تعمیر دستگاه لیزر co2

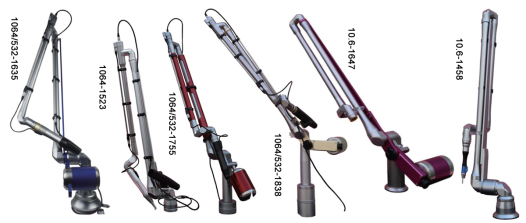

​بازو
​​​​​​​(arm)

یونیت

اجزاء هندپیس لیزر co2:

اجزای آرم یا هندپیس یک دستگاه لیزر CO2 شامل اجزاء مختلفی است که هر کدام وظیفه خاصی در عملکرد کلی دستگاه دارند. این اجزاء عبارتند از:

• خود بازو که محل انتقال لیزر و نصب آینه ها و سری ها می‌باشد.


• لنزها و آینه‌ها: که پرتو لیزر را هدایت و متمرکز می‌کنند.


• سری های دستگاه که فرکشنال دارای دو عدد موتور و آینه می‌باشد و سرجیکال دارای یک عدسی متمرکز کننده است.
  ​​​​​​​

اجزاء یونیت لیزر co2:

یونیت دستگاه لیزر co2 متشکل شده از یک تاچ و مانیتور، برد فرمان، پاور، فن و سیستم گردش آب یا روغن، شلنگ، تعدادی کانکتور، برد تغذیه اصلی(پاور co2)، خازن، مبدل ولتاژ(ترانس) یا مبدل امواج رادیویی (rf) می‌باشد.

در مدل های مختلف co2 منبع تولید انرژی دو نوع است یا از طریق ولتاژ که مناسب تیوب های شیشه ای است یا رادیو فرکانسی که مناسب تیوب های فلزی است.
​​​​​​​

​سری ها (head)

تعمیر لیزر co2 به سه بخش کلی تقسیم می‌شود:
​​​​​​​
1-     تعمیر یونیت لیزر co2
2-     تعمیر بازوی co2 و آیینه ها
3-     تعمیر تیوب لیزر co2
​​​​​​​

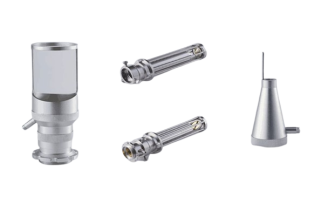

سری‌های لیزر co2:

سری های لیزر co2 در مجوع سه مدل می‌باشند که عبارت‌اند از:
​​​​​​​
سری سرجیکال: جهت برش
سری فرکشنال: جهت لایه برداری و تخریب سطحی
سری واژینال


که هرکدام کارایی خاص خود را دارند.

در ادامه توضیح کاملی از روند تعمیر لیزر co2 را شرح می‌دهیم​​​​​​​

عملکرد لیزر CO2​​​​​​​:

لیزرهای CO2 بر اساس تخلیه الکتریکی درون گاز دی‌اکسید کربن (CO2) عمل می‌کنند. با ایجاد تخلیه الکتریکی بین الکترودها، مولکول‌های CO2 تحریک می‌شوند و پرتو لیزر تولید می‌شود. طول موج این لیزر حدود 10.6 میکرومتر است که باعث جذب بالا توسط مواد غیر فلزی و بافت‌های زیستی می‌شود. این ویژگی باعث می‌شود لیزر CO2 به‌طور گسترده در صنایع پزشکی استفاده شود.

لیزرهای CO2 بر اساس تخلیه الکتریکی درون گاز دی‌اکسید کربن (CO2) عمل می‌کنند. با ایجاد تخلیه الکتریکی بین الکترودها، مولکول‌های CO2 تحریک می‌شوند و پرتو لیزر تولید می‌شود. طول موج این لیزر حدود 10.6 میکرومتر است که باعث جذب بالا توسط مواد غیر فلزی و بافت‌های زیستی می‌شود. این ویژگی باعث می‌شود لیزر CO2 به‌طور گسترده در صنایع پزشکی استفاده شود.

مدل‌های مختلفی از لیزرهای CO2 وجود دارند که بسته به کاربرد و نیاز، در انواع مختلف صنعتی و پزشکی مورد استفاده قرار می‌گیرند. برخی از مدل‌های پرکاربرد لیزر CO2 عبارتند از:

لیزر CO2 پیوسته (Continuous Wave): این نوع لیزر برای برش و حکاکی با دقت بالا در صنعت و پزشکی استفاده می‌شود.

لیزر CO2 پالسی (Pulsed): این مدل از لیزر برای جراحی‌های دقیق و درمان‌های پوستی استفاده می‌شود و به دلیل پالس‌های کوتاه‌تر، باعث کاهش آسیب به بافت‌های اطراف می‌شود.
​​​​​​​
لیزر CO2 فراکشنال (Fractional): یکی از مدل‌های پیشرفته برای درمان‌های پوستی و زیبایی است که بر اساس ایجاد ستون‌های کوچک حرارتی در پوست عمل می‌کند و به بازسازی سریع‌تر پوست کمک می‌کند.

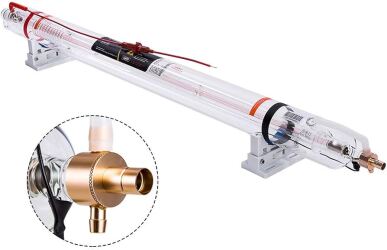

تعمیر تیوب co2

تیوب لیزر CO2 یکی از اجزاء اصلی و حساس دستگاه است که گاز CO2 را درون خود نگه می‌دارد. با گذشت زمان و استفاده مداوم، این تیوب‌ها ممکن است تخلیه شوند و نیاز به تعویض یا شارژ مجدد داشته باشند. فرآیند تعمیر یا تعویض تیوب لیزر باید توسط تکنسین‌های متخصص انجام شود تا از هرگونه آسیب به دستگاه جلوگیری شود. تعمیر یا تعویض تیوب می‌تواند عمر دستگاه را افزایش داده و کارایی آن را بازیابی کند.

قطعات لیزر co2

یونیت دستگاه لیزر co2 از بخش‌های مختلفی تشکیل شده است که مهمترین آنها می‌توان تاچ و ال سی دی، برد فرمان، پاور، برد تغذیه اصلی(پاور co2)، ترانس ، پمپ آب یا روغن و سیستم گردش آب را نام برد.
در تعمیر co2 بخش یونیت نیاز به صرف وقت و تجهیزات تست و اندازه‌گیری خاصی دارد.
در الکترونیک طب تعمیر لیزر co2 در سریعترین زمان و بهترین کیفیت به انجام می‌رسد.​​​​​​​

در اینجا هریک از این بخش‌ها را به تفضیل بررسی می‌کنیم:

تعمیر لیزر co2 به چه شکل است؟

1- تعمیر لیزر co2 (یونیت)

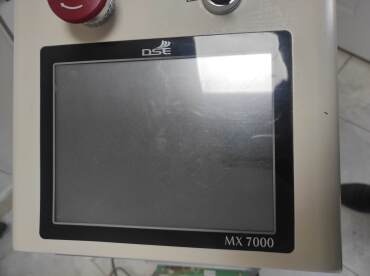

تعمیر تاچ و ال سی دی co2

گاهی اوقات پیش می‌آید ال سی دی دستگاه می‌شکند یا می‌سوزد، معمولا راهی جز تعویض تاچ و ال سی دی وجود ندارد، اما گاهی ایرادی نرم‌افزاری یا خرابی جزئی مثل فلت وجود دارد که امکان تعمیر آن هست.​​​​​​​

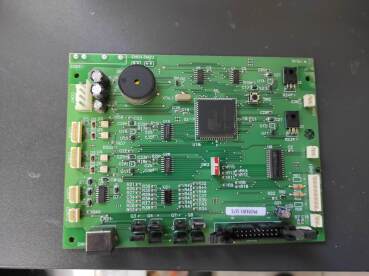

تعمیر برد فرمان co2

وظایف اصلی co2 اعم از دستور شات، نرم‌افزار، تعداد شات، هماهنگی بخش‌های مختلف دستگاه co2 بر عهده برد فرمان می‌باشد.
در زمان‌هایی که تمامی اجزای دستگاه سالم هستند ولی دستگاه کار نمی‌کند برای مثال منبع تغذیه دستگاه و هندپیس سالم است ولی دستگاه دستور شات نمی‌دهد ممکن است ایراد از برد فرمان باشد، گاهی دستگاه co2 برای ادامه کار خود لایسنس یا رمز می‌خواهد در این زمان باید میکرو آن دوباره پروگرام شود، یا المان هایی مانند اپتوکوبلر به درستی نوسان سازی نمی‌کنند یا حتی منوی دستگاه بالا نمی‌آید. در تمام این حالت‌ها ایراد اصلی از برد فرمان لیزر co2 می‌باشد.

تعمیر پاور co2 (12/5/24 ولت)

دستگاه co2 معمولا دارای دو مدل پاور می‌باشد که یکی از آنها پاور معمولی با آمپر پایین و ولتاژ 12، 5، 24 ولت بوده و دیگری منبع تغذیه اصلی دستگاه با آمپری پایین و ولتاژ 12 هزار ولت یا 48 ولت آمپر بالا می‌باشد که در این بخش پاور معمولی را بررسی می‌کنیم:
وظیفه این پاور تامین برق مورد نیاز اجزای داخلی یونیت co2 می‌باشد اعم از تاچ و ال سی دی، برد فرمان، پمپ آب، فن، پوینتر داخل هندپیس co2 و... .
گاهی پیش می‌آید که این پاور دچار ایراداتی می‌شود که علائم آن معمولا کار نکردن پمپ آب، روشن نشدن صفحه دستگاه می‌باشد.

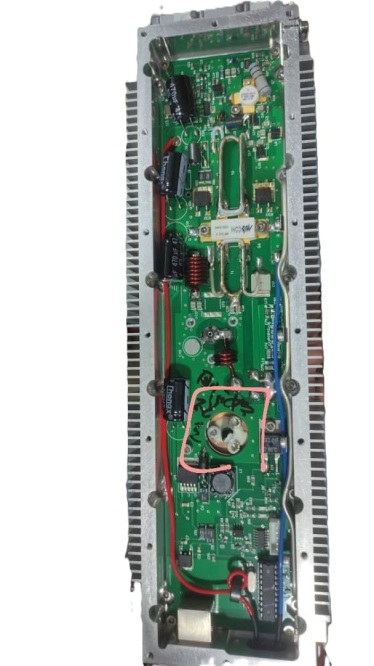

تعمیر پاور RF co2  (پاور اصلی دستگاه co2​​​​​​​)
/تعمیر لیزر co2/ RF

این پاور در دو مدل مختلف می‌باشد که برای تیوب های شیشه ای یک ترانس با خروجی 1 تا 12 هزار ولت و برای تیوب های فلزی پاور 48 ولت و ماژول تولید امواج رادیو فرکانسی برای برانگیخته کردن گاز موجود در تیوب می‌سازد.

تعمیر سیستم گردش آب co2

در دستگاه co2 سیستم گردش آب تشکیل شده از یک مخزن آب، یک پمپ، فلومتر(قطعه اندازه گیری گردش آب) ، فن و شلنگ‌ها می‌باشد.
وظیفه این بخش خنک کردن تیوب شیشه ای  می‌باشد که با گردش آب از فن‌ها و گذر از داخل هندپیس در مجاورت لامپ باعث خنک شدن لامپ می‌شوند.

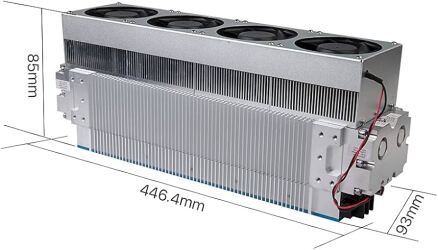

شایان ذکر است در تیوب های فلزی خنک کننده هیت سینک های روی تیوب و فن ها می‌باشد.
ایراد در این بخش باعث شکستگی شیشه می‌شود به همین منظور قطعه‌ای به نام فلومتر در مسیر گردش آب تعبیه شده تا اگر زمانی سیستم گردش آب به خوبی کار نکرد هندپیس دیگر شات نزند تا جلوی خرابی ‌های آتی را بگیرد.
اگر به صورت منظم آب دستگاه را تعویض نموده و از استبلایزر استفاده نمایید معمولا نیازی به تعمیر co2 خود پیدا نخواهید کرد.

در تعمیر co2 باید به سه بخش کلی توجه داشت که دستگاه co2 از آنها تشکیل شده است، جهت تعمیر لیزر co2 و مراحل تعمیر آن با ما همراه باشید.

خطاهای دستگاه لیزر co2​​​​​​​

تعمیر co2 / تعمیر لیزر co2
