تعمیر لیزر دایود در الکترونیک طب با قطعات اورجینال و گارانتی در سریع‌ترین زمان به انجام می‌رسد، در بحث تعمیر دایود به صورت کامل موضوع را شرح می‌دهیم تا مشتری با خیال راحت از تعمیر دستگاه دایود خود توسط متخصصین این مجموعه اطلاع پیدا کند.

تعمیر دستگاه لیزر دایود نیازمند آگاهی کامل و شناخت تمامی مکانیزم‌های عملکرد این مدل از دستگاه ها می‌باشد که تیم الکترونیک طب با تسلط بر تمامی مدل‌های لیزر دایود این امکان را برای شما فراهم آورده است.

تعمیر دستگاه لیزر دایود

هندپیس

یونیت

تعمیر لیزر دایود به دو بخش کلی تقسیم می‌شود:
​​​​​​​
1-     تعمیر یونیت دایود
​​​​​​​
2-     تعمیر هندپیس دایود

در ادامه توضیح کاملی از روند تعمیر لیزر دایود را شرح می‌دهیم​​​​​​​

قطعات لیزر دایود

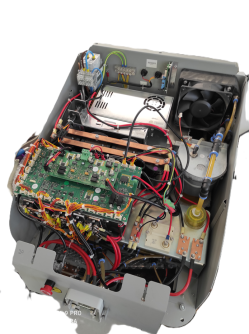

یونیت دستگاه لیزر دایود از بخش‌های مختلفی تشکیل شده است که مهمترین آنها می‌توان تاچ و ال سی دی، برد فرمان، پاور، برد تغذیه اصلی(پاور دایود)، پمپ آب و سیستم گردش آب، برد درایور سورس دایود را نام برد.​​​​​​​

در اینجا هریک از این بخش‌ها را به تفضیل بررسی می‌کنیم:

تعمیر لیزر دایود به چه شکل است؟

1- تعمیر لیزر دایود (یونیت)

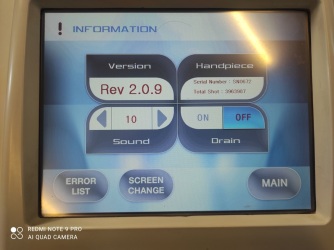

تعمیر تاچ و ال سی دی دایود

گاهی اوقات پیش می‌آید ال سی دی دستگاه می‌شکند یا می‌سوزد، معمولا راهی جز تعویض تاچ و ال سی دی وجود ندارد، اما گاهی ایرادی نرم‌افزاری یا خرابی جزئی مثل فلت وجود دارد که امکان تعمیر آن هست.​​​​​​​

تعمیر برد فرمان دایود

وظایف اصلی لیزر دایود اعم از دستور شات، نرم‌افزار، تعداد شات، هماهنگی بخش‌های مختلف دستگاه لیزر دایود بر عهده برد فرمان می‌باشد.
در زمان‌هایی که تمامی اجزای دستگاه سالم هستند ولی دستگاه کار نمی‌کند برای مثال منبع تغذیه دستگاه و هندپیس سالم است ولی دستگاه دستور شات نمی‌دهد ممکن است ایراد از برد فرمان باشد، گاهی دستگاه دایود برای ادامه کار خود لایسنس یا رمز می‌خواهد در این زمان باید آی سی پروگرام آن دوباره پروگرام شود، یا المان هایی مانند اپتوکوبلر به درستی نوسان سازی نمی‌کنند یا حتی منوی دستگاه بالا نمی‌آید. در تمام این حالت‌ها ایراد اصلی از برد فرمان لیزر دایود می‌باشد.​​​​​​​

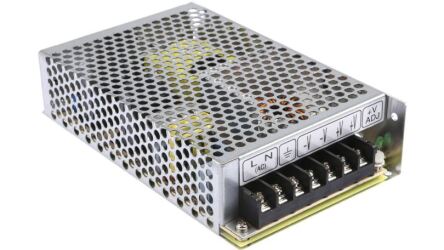

تعمیر پاور لیزر دایود (12 ولت)

دستگاه دایود معمولا دارای دو عدد پاور می‌باشد که یکی از آنها پاور معمولی با آمپر  10 و ولتاژ 12 ولت بوده و دیگری منبع تغذیه اصلی دستگاه 50 یا 100 آمپر و 12 تا 24 ولت می‌باشد که در این بخش پاور معمولی را بررسی می‌کنیم:
وظیفه این پاور تامین برق مورد نیاز اجزای داخلی یونیت دایود می‌باشد اعم از تاچ و ال سی دی، برد فرمان، پمپ آب، فن، المان خنک کننده (TEC) که داخل هندپیس قرار دارد.
گاهی پیش می‌آید که این پاور دچار ایراداتی می‌شود که علائم آن معمولا کار نکردن پمپ آب، روشن نشدن صفحه دستگاه می‌باشد.​​​​​​​

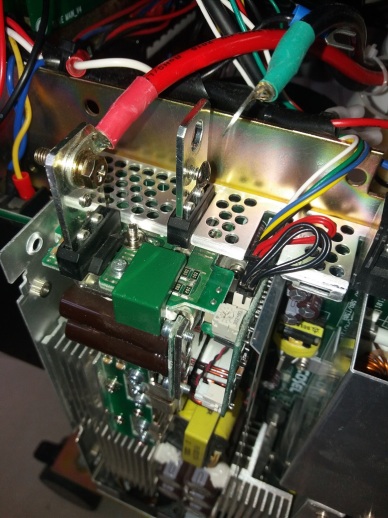

تعمیر پاور دایود  (پاور اصلی دستگاه دایود​​​​​​​)
/تعمیر لیزر دایود/

این پاور ولتاژ 12 تا 24 ولت را با جریان بالای 50 یا 100 آمپر برای روشن کردن  سورس دایود می‌سازد.

بسته به نوع سورس دستگاه شما ولتاژ کاری آن و آمپر پاور تغییر می‌کند برای مثال:

سورس 300 وات دارای پاور 12 ولت 50 آمپر و سورس 1200 وات دارای پاور 24 ولت 100 آمپر است.

منبع تغذیه اصلی دستگاه لیزر دایود این پاور است و معمولا ایراداتی که باعث شات نزدن لیزر دایود می‌شود از این بخش است، در تعمیر دستگاه دایود، تعمیر پاور دایود به ندرت دچار خرابی می‌شود، کما اینکه خرابی این بخش ممکن است به سورس دایود آسیب برساند و باعث هزینه زیادی برای مالک شود.

در سرویس های دوره‌ای دستگاه دایود یکی از بررسی‌ها، اطمینان از عملکرد درست پاور دستگاه لیزر دایود می‌باشد.

برخی از لیزر‌های دایود دارای پاور هوشمند می‌باشد، که علاوه بر سیم‌های مثبت و منفی خروجی ولتاژ اصلی دارای ورودی و خروجی‌های دیتا نیز می‌باشند که باعث می‌شود هر لحظه ولتاژ خروجی و وجود اتصالی و ایرادات احتمالی را رصد کند و در صورت خرابی پاور را خاموش کند تا خرابی گسترده‌تر نشود.
​​​​​​​
معمولا دستگاه‌های لیزر دایود معتبر از پاور هوشمند استفاده می‌کنند همانند: لیزرهای دایود تیتانیوم و پلاتینیوم گرید A، Olive، almalase، primelase، elysion که از این دست هستند.

تعمیر سیستم گردش آب کیوسوییچ

   در دستگاه دایود سیستم گردش آب تشکیل شده از یک مخزن آب، یک پمپ، فلومتر(قطعه اندازه گیری گردش آب) ، فن و شلنگ‌ها می‌باشد
وظیفه این بخش خنک کردن هندپیس و سورس لیزر دایود می‌باشد که با گردش آب از فن‌ها و گذر از داخل هندپیس در مجاورت سورس و پلتیر (TEC) باعث خنک شدن سورس می‌شوند. و همچنین پلیتیر نیز باعث خنک شدن سطح فلزی هندپیس دایود می‌شود.

ایراد در این بخش باعث سوختن سورس دایود می‌شود به همین منظور قطعه‌ای به نام فلومتر در مسیر گردش آب تعبیه شده تا اگر زمانی سیستم گردش آب به خوبی کار نکرد هندپیس دیگر شات نزند تا جلوی خرابی ‌های آتی را بگیرد، همچنین دماسنجی در مسیر خروجی آب گذاشته شده تا هر لحظه دمای خروجی آب از هندپیس را اندازه‌گیری کند که اگر دمای آب دستگاه بیشتر از حد استاندارد آن شود دیگر شات نزند تا خنک شود

در تعمیر دایود باید به دو بخش کلی توجه داشت که دستگاه دایود از آنها تشکیل شده است، جهت تعمیر لیزر دایود و مراحل تعمیر آن با ما همراه باشید.

پیشنهاد می‌شود برای جلوگیری از خرابی سورس دایود حتما این پنج مورد رعایت شود:​​​​​​​

1-     استفاده از چیلر اکسترنال
2-     استفاده از استابلایزر
3-     تعویض به موقع آب دستگاه
4-     سرویس منظم دستگاه
5-     استراحت به دستگاه(به صورت مداوم کار نکند)

2- تعمیر هندپیس دایود

هندپیس دایود تشکیل شده از سورس دایود، کریستال، المان خنک کننده(TEC)، دکمه شاسی، سیم و شلنگ‌های هندپیس به همراه کانکتور می‌باشد.

مهمترین بخش این مجموعه سورس آن است که از جنس ایندیوم و طلا می‌باشد.
سورس منبع اصلی تولید نور لیزر دایود می‌باشد و با روشن شدن و جذب نور به فولیکول‌های مو عمل حذف موهای زائد را انجام می‌دهد.
این قطعه از تعدادی قطعات کوچک با نام Stacked array bar تشکیل شده است که همانند یک دیود نوری طول موج لیزر از 640 تا 1064 نانومتر را تولید می‌کنند که 90 درصد مواقع تنها طول موج 808 نانومتر را تولید می‌کنند.
این قطعه در شرکت الکترونیک طب تعمیر می‌شود و همراه آن گارانتی نیز داده می‌شود.

قطعه دیگری که در تعمیر هندپیس دایود خرابی یا سوختن TEC می‌یاشد، این قطعه قابل تعمیر نبوده و باید تعویض گردد
TEC وظیفه خنک کردن سطح بیرونی هندپیس که در تماس با پوست است را بر عهده دارد.
گاهی اوقات هندپیس شات نمی‌زند و شمارنده صفحه هم تغییری نمی‌کند در این صورت کلید شاسی رو هندپیس یا پدال دستگاه خراب شده است که با تعویض آن مشکل برطرف خواهد شد.​​​​​​​
