تعمیر کیوسوییچ

تعمیر کیوسوییچ / تعمیر پیکوشور / تعمیر کیوسوییچ پیکوشور / تعمیر دستگاه حذف تتو / تعمیر لیزر کیوسوییچ / تعمیر لیزر پیکوشور /تعمیر هندپیس کیوسوییچ

دستگاه لیزر کیوسوییچ جهت از بین بردن خال و تتو‌های سطح پوست استفاده می‌شود، بدین منظور نور لیزری با طول موج 532 یا 1064 نانومتر تولید کرده و باعث تخریب رنگدانه‌های موجود در سطح زیر پوست می‌شود و پس از تخریب ماکروفاژهای بدن شروع به از بین بردن رنگدانه های خرد شده می‌کنند.

دستگاه لیزر کیوسوییچ دارای یک هندپیس و تعدادی تیپ(سری/فیلتر) می‌باشد که هر کدام باعث فیلتر طول موجی خاص شده و سبب تاثیر گذاری بر رنگدانه‌های مختلف می‌شود. در ادامه به بررسی کامل عملکرد دستگاه لیزر کیوسوییچ و خرابی‌های رایج آن می‌پردازیم.

تعمیر دستگاه لیزر کیوسوییچ حذف تتو​​​​​​​

هندپیس

یونیت

اجزاء هندپیس کیوسوسییچ:

هندپیس کیوسوییچ تشکیل شده از یک کاواک، راد کیوسوییچ، تیپ کیوسوییچ، شلنگ، آینه کیوسوییچ(تعدادی آینه بازتاب نور لیزر)، پوینتر، لامپ است.

اجزاء یونیت کیوسوییچ:

یونیت دستگاه کیوسوییچ متشکل شده از یک تاچ و مانیتور، برد فرمان، پاور، فن و سیستم گردش آب، شلنگ، تعدادی کانکتور، برد تغذیه اصلی(پاور کیوسوییچ)، خازن می‌باشد.

تیپ‌ها

تعمیر دستگاه کیوسوییچ به سه بخش کلی تقسیم می‌شود:
​​​​​​​
1-     تعمیر یونیت کیوسوییچ
2-     تعمیر هندپیس کیوسوییچ
3-     تعمیر تیپ/ هد/ سری/ فیلتر کیوسوییچ
​​​​​​​

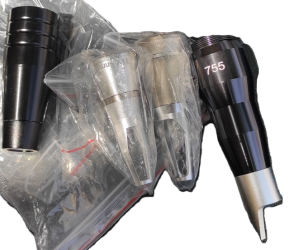

تیپ‌های کیوسوییچ:

تیپ‌های لیزر کیوسوییچ در مجوع چهار طول موج را پوشش می‌دهند که عبارت‌اند از:
​​​​​​​
1064 نانومتر
532 نانومتر
1320 نانومتر
755 نانومتر

که هرکدام کارایی خاص خود را دارند.

​​​​​​1064 نانومتر: جهت از بین بردن خال و تتوهای تیره(مشکی)

532 نانومتر: جهت از بین بردن خال و تتوهای روشن(آبی / قرمز)

1320 نانومتر: برای کربن تراپی(کربن پیلینگ) / جوانسازی

755 نانومتر: برای جوانسازی / لایه برداری

عملکرد تیپ‌های کیوسوییچ

در ادامه توضیح کاملی از روند تعمیر لیزر کیوسوییچ را شرح می‌دهیم​​​​​​​

قطعات کیوسوییچ

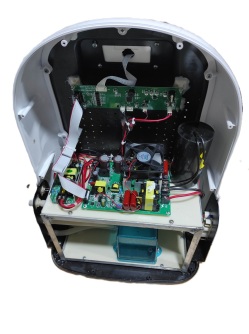

یونیت دستگاه لیزر کیوسوییچ از بخش‌های مختلفی تشکیل شده است که مهمترین آنها می‌توان تاچ و ال سی دی، برد فرمان، پاور، برد تغذیه اصلی(پاور کیوسوییچ)، خازن، پمپ آب و سیستم گردش آب را نام برد.
در تعمیر کیوسوییچ بخش یونیت نیاز به صرف وقت و تجهیزات تست و اندازه‌گیری خاصی دارد.
در الکترونیک طب تعمیر لیزر کیوسوییچ در سریعترین زمان و بهترین کیفیت به انجام می‌رسد.​​​​​​​

در اینجا هریک از این بخش‌ها را به تفضیل بررسی می‌کنیم:

تعمیر لیزر کیوسوییچ به چه شکل است؟

1- تعمیر لیزر کیوسوییچ (یونیت)

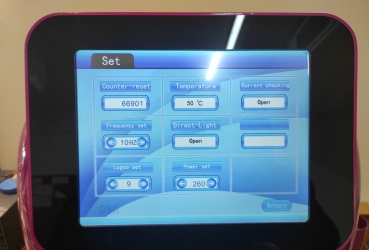

تعمیر تاچ و ال سی دی کیوسوییچ

گاهی اوقات پیش می‌آید ال سی دی دستگاه می‌شکند یا می‌سوزد، معمولا راهی جز تعویض تاچ و ال سی دی وجود ندارد، اما گاهی ایرادی نرم‌افزاری یا خرابی جزئی مثل فلت وجود دارد که امکان تعمیر آن هست.​​​​​​​

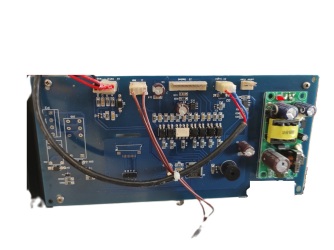

تعمیر برد فرمان کیوسوییچ​​​​​​​

وظایف اصلی کیوسوییچ اعم از دستور شات، نرم‌افزار، تعداد شات، هماهنگی بخش‌های مختلف دستگاه کیوسوییچ بر عهده برد فرمان می‌باشد.
در زمان‌هایی که تمامی اجزای دستگاه سالم هستند ولی دستگاه کار نمی‌کند برای مثال منبع تغذیه دستگاه و هندپیس سالم است ولی دستگاه دستور شات نمی‌دهد ممکن است ایراد از برد فرمان باشد، گاهی دستگاه کیوسوییچ برای ادامه کار خود لایسنس یا رمز می‌خواهد در این زمان باید آی پروگرام آن دوباره پروگرام شود، یا المان هایی مانند اپتوکوبلر به درستی نوسان سازی نمی‌کنند یا حتی منوی دستگاه بالا نمی‌آید. در تمام این حالت‌ها ایراد اصلی از برد فرمان کیوسوییچ می‌باشد

تعمیر پاور کیوسوییچ (12 ولت)

دستگاه کیوسوییچ معمولا دارای دو عدد پاور می‌باشد که یکی از آنها پاور معمولی با آمپر  10 و ولتاژ 12 ولت بوده و دیگری منبع تغذیه اصلی دستگاه با آمپری بالای 100 و ولتاژ 160 تا 450 ولت می‌باشد که در این بخش پاور معمولی را بررسی می‌کنیم:
وظیفه این پاور تامین برق مورد نیاز اجزای داخلی یونیت کیوسوییچ می‌باشد اعم از تاچ و ال سی دی، برد فرمان، پمپ آب، فن، پوینتر داخل هندپیس کیوسوییچ
گاهی پیش می‌آید که این پاور دچار ایراداتی می‌شود که علائم آن معمولا کار نکردن پمپ آب، روشن نشدن صفحه دستگاه می‌باشد.

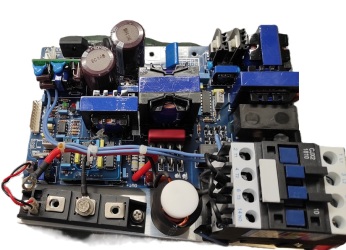

تعمیر پاور کیوسوییچ  (پاور اصلی دستگاه کیوسوییچ​​​​​​​)
/تعمیر کیوسوییچ/

این پاور ولتاژ 450 ولت را با جریان بالای 100 آمپر برای روشن کردن (Firing) لامپ کیوسوییچ می‌سازد.
این برد از یک خازن 100 میکرو فاراد با ولتاژ 1400 ولت و تعدادی ماسفت، IGBT، آی سی و خازن‌های صافی تشکیل شده است.​​​​​​​
منبع تغذیه اصلی دستگاه کیوسوییچ این پاور است و معمولا ایراداتی که باعث شات نزدن دستگاه کیوسوییچ می‌شود از این بخش است، در تعمیر دستگاه کیوسوییچ، تعمیر پاور کیوسوییچ جزء وقت‌گیرترین بخش‌ها است که مستلزم دقت و عیب‌یابی دقیق می‌باشد چراکه مشکل در پاور کیوسوییچ ممکن است باعث آسیب رساندن به دیگر بخش‌های دستگاه کیوسوییچ به خصوص لامپ کیوسوییچ بشود که تعمیر کیوسوییچ را با صرف وقت و هزینه بیشتر همراه می‌کند.

تعمیر سیستم گردش آب کیوسوییچ

در دستگاه کیوسوییچ سیستم گردش آب تشکیل شده از یک مخزن آب، یک پمپ، فلومتر(قطعه اندازه گیری گردش آب) ، فن و شلنگ‌ها می‌باشد.
وظیفه این بخش خنک کردن هندپیس و لامپ دستگاه کیوسوییچ  می‌باشد که با گردش آب از فن‌ها و گذر از داخل هندپیس در مجاورت لامپ باعث خنک شدن لامپ می‌شوند.
ایراد در این بخش باعث شکستگی لامپ می‌شود به همین منظور قطعه‌ای به نام فلومتر در مسیر گردش آب تعبیه شده تا اگر زمانی سیستم گردش آب به خوبی کار نکرد هندپیس دیگر شات نزند تا جلوی خرابی ‌های آتی را بگیرد.
اگر به صورت منظم آب دستگاه را تعویض نموده و از استبلایزر استفاده نمایید معمولا نیازی به تعمیر کیوسوییچ خود پیدا نخواهید کرد.

در تعمیر کیوسوییچ باید به سه بخش کلی توجه داشت که دستگاه کیوسوییچ از آنها تشکیل شده است، جهت تعمیر لیزر کیوسوییچ و مراحل تعمیر آن با ما همراه باشید.

2- تعمیر هندپیس کیوسوییچ

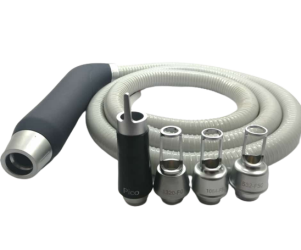

هندپیس کیوسوییچ تشکیل شده از لامپ، راد (rod)، عدسی‌های بازگشت نور لیزر، پوینتر، کاواک (محفظه فلزی که لامپ و راد داخل آن هست)، سیم و شلنگ‌های هندپیس به همراه کانکتور می‌باشد.
مهمترین بخش این مجموعه لامپ آن است که از جنس کوارتز با گاز داخلی زنون می‌باشد.

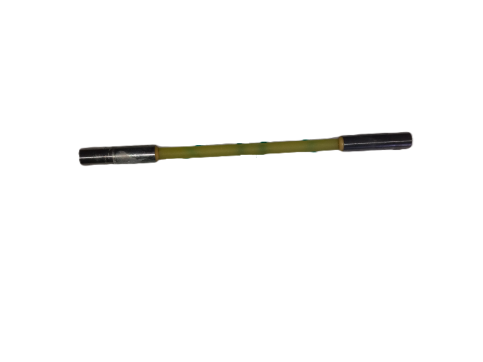

راد وظیفه جذب و انتقال نور لیزر را بر عهده دارد و برای بازگشت کامل نور تولید شده تعدادی آینه(عدسی رفلکت) تعبیه شده که نور خارج شده از انتها را به سر هندپیس انتقال دهد که کالیبراسیون دستگاه کیوسوییچ هم با تنظیم این عدسی انجام می‌شود.
پوینتر هندپیس کیوسوییچ تنها نمایشگری جهت نقطه برخورد نور لیزر می‌باشد که این قطعه پیچ‌های جدایی جهت تنظیم و کالیبره نور در مرکز هم سو با نور لیزر دارد شایان ذکر است در تعمیر کیوسوییچ پوینتر باید تعویض گردد.​​​​​​​

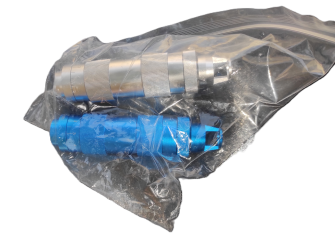

3- تعمیر تیپ کیوسوییچ

در تعمیر کیوسوییچ بخش تیپ ها از اهمیت کمتری برخوردار است، تیپ‌های کیوسوییچ تعدادی استوانه یا مخروط فلزی هستند که داخل آن از عدسی‌های کوت(Coat) شده از فیلترهای مختلف نوری تشکیل شده، این عدسی ها هرکدام طول موج‌های مختلفی را عبور می‌دهند که می‌توان به طول موج‌های 532، 1063، 1320 نانومتر اشاره کرد.
گاهی این عدسی ها خال(لکه حاصل از نور لیزر کیوسوییچ) بر می‌دارند یا می‌شکنند که می‌توان آنهارا پولیش داد یا تعویض کرد
بعضی اوقات خود تیپ دچار مشکلاتی همانند خرابی رزوه ‌ها یا دفرم شدن می‌شوند که آنها را هم می‌توان تراش داده و تعمیر کرد.
